电压转换成电流的常用方法

电压转换成电流常用的几个方案:

一、简单有效的方案(与接受端不共地)

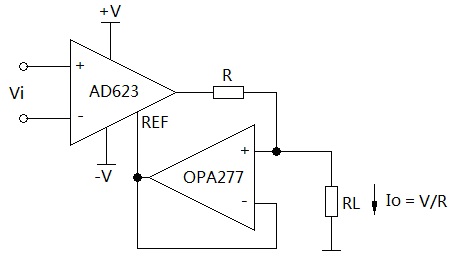

二、高精密的方案(与接受端共地)

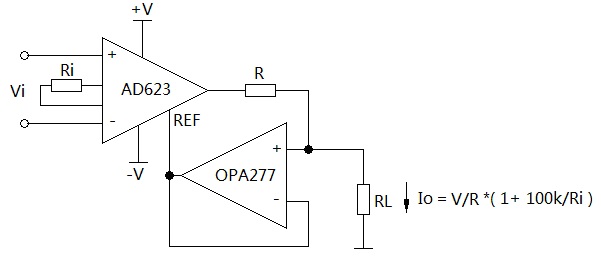

三、小电压高精密转换(与接受端共地)


这三种转换方案适用于大都数场合。

随着单片机和通讯技术的普及,有些场合更适合采用数字转电流的方式,下面介绍一种数字转电流和数字转电压的方案。


P2.0~P2.5是单片机的P2口的6个引脚。

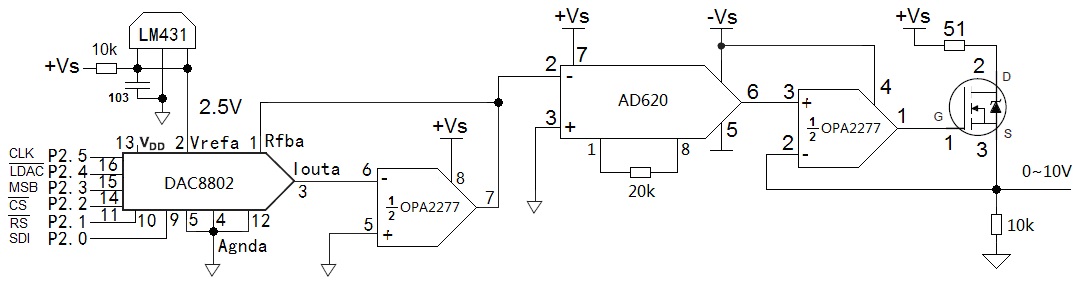

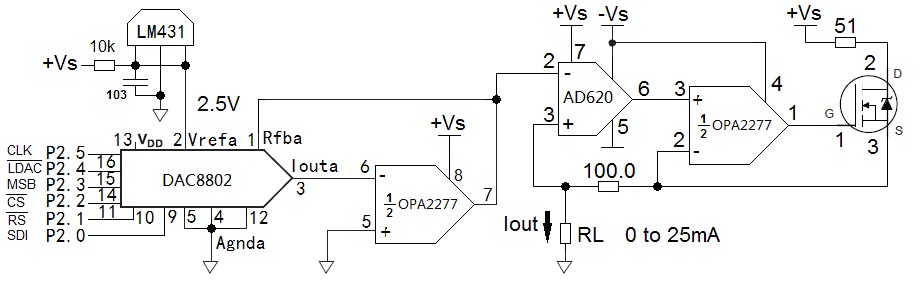

本公司FA-USB精密频率电流转换器,就是采用上述图示方案;而FV-USB精密频率电压转换器,则采用下述图示方案。
