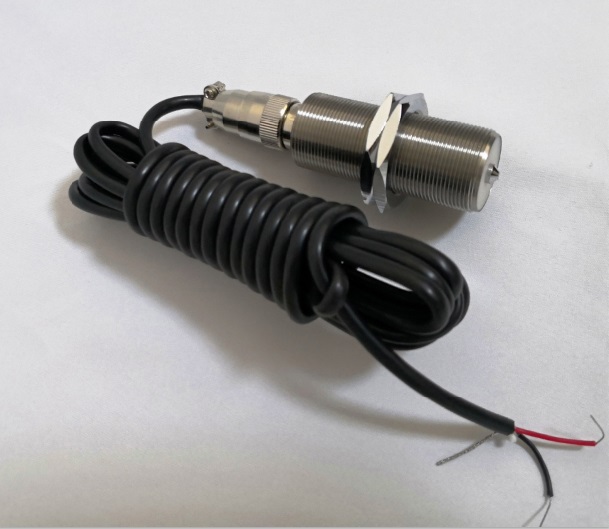

SZMB-5磁电传感器

一、用途

       SZMB-5磁电转速传感器,能将转角位移转换成电信号供计数器计数,只要非接触就能测量各种导磁材料如: 齿轮、叶轮、带孔(或槽、螺钉)圆盘的转速及线速度。

       传感器具有:体积小、结实可靠、寿命长、不需电源和润滑油等优点,与一般二次仪表均可配用。

二、原理

    传感器由铁芯、磁钢、感应线圈组成,当铁芯端面近处有转动的导磁齿轮(带槽的轴或圆盘等)时,由于磁路中的磁阻变化,在感应线圈内产生感生电动势,输出近似正弦波电信号。

三、基本参数

1、输出波形:近似正弦波(≥50r/min时)

2、输出信号幅值:

        50r/min时≥300mV 传感器铁芯和被测齿轮齿顶间隙 δ=0.5mm , 齿数  Z = 60

                                          被测齿轮模数 m =2 , 材料为电工钢

    信号幅值大小,与转速成正比,与铁芯和齿顶间隙的大小成反比。

3、   测量范围:50~5000Hz

4、   使用时间:连续使用

5、   工作环境:温度 --20~+60℃

6、   输出形式:X12K4P四芯插头
7、外形尺寸:外径M22×1 总长84mm

8、重量:约100g(不计输出导线)
