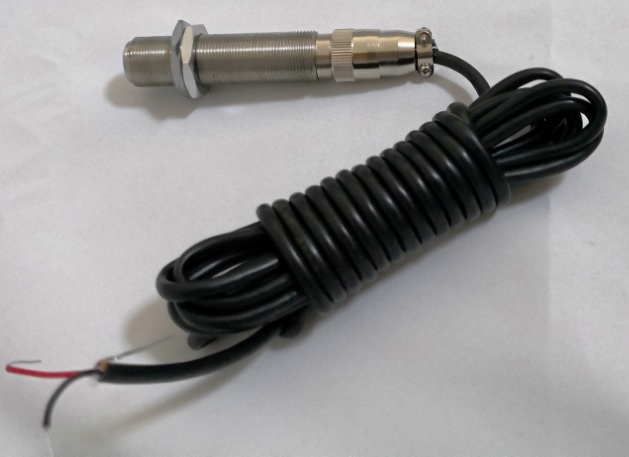

SM-16磁电转速传感器

一、概述:

SM-16-60磁电转速传感器,能将转角位移转换成电信号供转速仪表测量转速,只要非接触就能测量各种导磁材料如:如齿轮、叶轮、带孔(或槽、螺钉)圆盘的转速及线速度。

传感器具有:体积小、结实可靠、寿命长、不需电源和润滑油等优点,与一般二次仪表均可配用。

二、技术参数
1.输出波形:近似正弦波(≥50r/min时)
2.输出信号幅值:

        50r/min时≥300mV   传感器铁芯和被测齿轮齿顶间隙 δ=0.5~1.2mm

              被测齿轮模数 m = 1

                                              齿轮  Z = 60

                                材料  电工钢

3.   测量范围:50~5000Hz

4.   使用时间:连续使用

5.   工作环境:温度 -20~+100℃

6.   输出形式:X12K4P四芯插头

7.   外形尺寸:外径M16×1 总长100mm

8.   重量:约100g
