▲概述

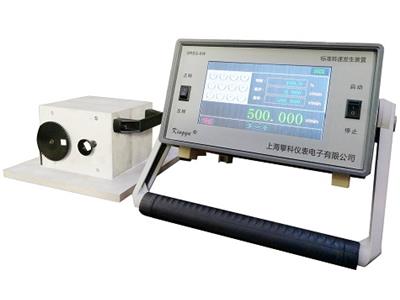

SRSG-18标准转速校准系统，是SRSG-6系列标准转速发生装置的升级换代产品。由标准转速源和SRM-05高精度转速测量仪，以及计算机软件和整套检定校准方法共同构成。

由于负载能力强，主轴可以在6000r/min以内驱动60齿的齿轮，既可以用于光电、光纤、激光和霍尔式转速传感器的检测校验，也可用于齿轮、磁敏、磁电和电涡流等转速传感器及配套转速仪表的检测、校准和检定；高速轴与主轴速比为10：1，高速轴还可以负载铝质发讯盘。可以校验手持式接触或非接触式转速表。

SRSG-18标准转速校准系统转速源主要特征如下：

▲功能特点

1.        转速由触摸屏给定；转速可以正反转；

2.        主要用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检测、校准和检定；

3.        主要用于光电、磁敏、霍尔、磁电和电涡流等非接触式转速传感器，以及光电编码器等接触式转速传感器和配套转速仪表或测量系统的高等级检测、校准和检定；

4.        可输出标准转速电信号，对转速测量的二次仪表单独进行检测、校准和检定；

5.        对转速传感器和转速仪表进行检测、校准和检定；

6.        符合《JJG 326-2021 转速标准装置检定规程》、《JJG 105-2019 转速表计量检定规程》和《JJG 1134-2017 转速测量仪计量检定规程计量检定规程》，对转速标准装置和转速测量仪的要求。

      7.        适合计量院所、科研院所和各类工矿企业，作为转速计量检测、校准和检定用标准设备。

▲主要技术指标

      1． 转速输出范围：  0. 10000～60000.00  r/min

      2． 转速扩展不确定度：  3×10^-5   ( k=3 )

      3． 转速稳定度：   3×10^-5

      4． 时基性能：
      开机准确度 1×10^-6
      稳定度1 ×10^-6

      时基频率   24.00MHz

      5． 转速分辨力：
             0.001  r/min    　(1.000～3000.000  )r/min

             0.01  r/min    (3000.00～60000.00  ) r/min

      6． 控制信号：
     频率范围（1～120000） Hz

     扩展不确定度优于1×10^-6   ，( k=3 )
             方波、幅度为5V

      7． 外测频率范围：（0.01～20000） Hz，NPN-OC

      8． 分辨力和不确定度：

      9． 使用环境：
     温 度     10～25℃
     相对湿度   ≤85％

      10．外形尺寸：

控制器：  300×280×185（mm³）

旋转机械：220×260×180（mm³）

      11．总功率：  ≤400 W

      12．总重量：  ＜ 12kg
