MSRM-12多路高精度转速频率测量仪简介

MSRM-12F多路高精度转速频率测量仪简介

MSRM-12F多路高精度转速频率测量仪,由中国计量院定制。改版后的MSRM-12F多路高精度转速频率测量仪,包含内置十二路转速数字采集仪专用软件的Surface Pro7,以及十二路激光测速传感器。具备十二路转速测量、记录、分析和评估。符合《JJG 1134-2017 转速测量仪检定规程》,符合《JJG326-2017转速标准装置检定规程》。同时还有频率输出功能,输出(0.00167~1000000.00)Hz的可调频率,用于数字转速和频率测量仪表的校准和检定。
主要作为高等级计量装备,用于国家级计量院所和检验检测中心。本简介以十二路转速测量为例,说明其功能和用法。

主机SJG-18激光测速传感器
一、主要功能:


1.单路至十二路的转速或线速度测量显示、记录、分析和评估;或三路和一路旋切加速度或线加速度测量显示、记录、分析和评估;
2.显示数字、动态趋势;
3.以曲线的方式记录转速变化的过程;
4.以曲线的方式记录转速的微小波动;
5.以表格文件的一到十二页方式保存评估报告;
6.以表格文件的方式记录整个转速变化的全过程,可以给出连续的评估结论。

二、主要技术指标:
1.转速测量范围:(0.1~300000)r/min;

2.扩展不确定度:优于 5×10-6,(k=3);

3.采样时间:1S(常规)
         30mS~60000mS(可调)
4.频率测量范围:(0.00167~40000000.0Hz

5.精度等级:1×10-6
5.频率输出范围:1.00~1000000.0Hz
6.精度等级:1×10-6

7.晶振频率:24MHz
8.准确度:5×10-7
9.稳定度:5×10
-7
10.配套传感器:

SJGC-18-12激光测速传感器

SMS-12磁敏转速传感器(可选)

Hal-12霍尔转速传感器(可选)

SE-03-1汽油发动机(电火花)转速传感器(可选)
11.配套的计算机:

Surface Pro7(包含原装键盘和拓展坞)
12.主机外形尺寸:200×150×67(mm3)
13.主机重量:1.5kg

三、接线:

传感器与主机之间的连接是微型USB口,可直接轻松插拔。主机的电源插座是三芯插座,与专用电源转换器连接。主机的测量结果,通过专用的RS485通讯电缆接入计算机。用户可通过计算机软件,对模块进行适当调节,以满足不同场合的需要。

四、测量前的准备工作

1.了解测量系统的构成:

   该测量系统由1~12只传感器,一个十二路高精度转速测量主机,和Surface Pro7计算机构成。计算机已经内置专业的USB012十二路转速数字采集仪相关软件。当然,专业的测量方法和使用技巧也是必不可少的。

2.了解软件的使用还是比较简单的,首先要对电脑有一些基础认识。

电脑上已经为您安装好了USB012软件,这是十二路转速频率数字采集仪。

双击桌面上的“USB012”,会进入以下画面:

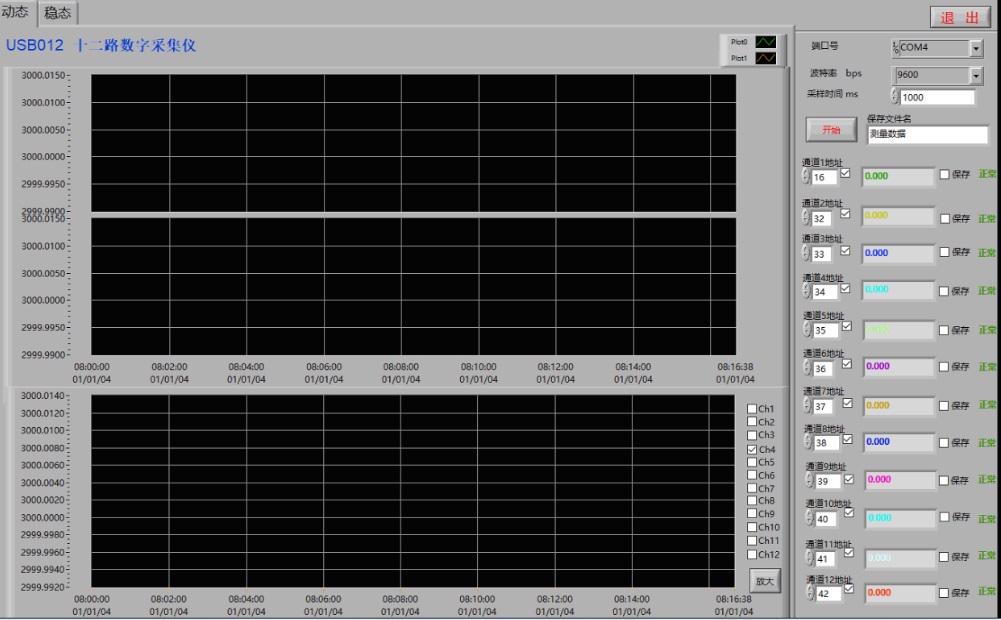

点击“进入”按钮,进入如下画面:


先介绍一下主要功能和用法。

3.了解软件的主要功能和用法:

1)串行口通讯:

   a.端口号,出厂时已经为您设置为COM4,如果串口被占用,你可以根据需要,在“设备管理器”里修改端口号,一般不需要。

   b.波特率,出厂时设定为9600bps。

   c.采样时间,当转速高于60r/min时,一般选用1000mS,采样时间用户也可以根据需要来修改。

   d.测量模块的每个通道地址是唯一且不重复的确。多路数字测量仪的每个通道地址,与测量端口一一对应,所以测量仪能够正确采集、分析和记录每一通道的转速或频率。我们在实际使用时,数字测量仪的通道可以全部选用,也可以部分选用,这要看测量时我们关注些什么。
还可以重复选择,所谓重复选择,就是软件上的不同通道,可以选择相同的通讯从地址。比如,我们可以将通道1地址设为33,通道2地址设为34,而通道3的地址就与通道1的地址重复,通道4的地址就与通道2的地址重复。在动态观测时,就可以从上面两行观察窗中,分别观察地址为33和34的两通道转速变化曲线,也可以从下面的一行窗口中,同时观察这两个通道的交错比较曲线,了解其间的一致性和差异性。重复选择的意义在于重点关注和比较。

出厂时,通道1设为16,通道2设为32,通道3设为33,通道4设为34……,通道12设为42,等等。当我们需要对通道1和通道2进行测量,而不关注其它通道时,可以将其它通道不勾选。描述至此,如果准备好了,点击“开始”,采集仪就开始工作了。


上面的两行窗口分别反应的的是50r/min标准转速发生装置在这个转速点的微小波动,下面一行窗口,反应多路转速在某段时间变化的全过程。这里不光可以显示,还可以记录。如果要记录这个过程,有两种方式。

其一,鼠标右击窗口,可以保存图片如下:

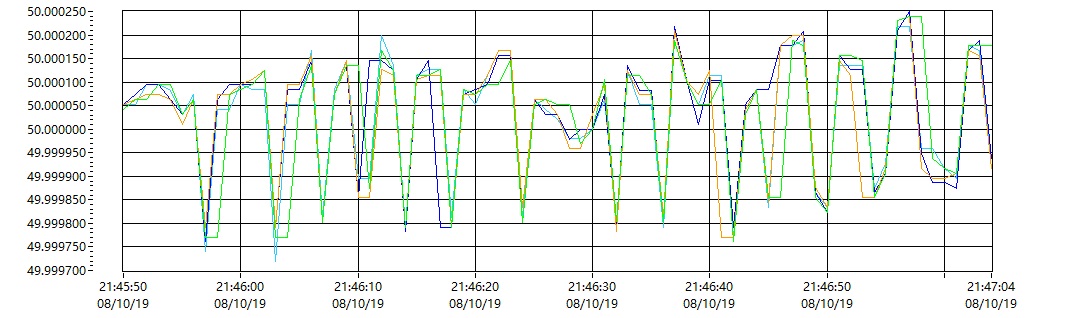

记录一:上面两行窗口,反应两路转速的微小波动


记录二:
下面一行,反应多路转速在某段时间变化的全过程

其二如下:

如果保存文件名为:测量数据191001,且勾选相关通道,在执行文件所在目录中,data目录下自动生成文件“测量数据191001_ch_.xls”,连续记录该过程每一时刻的转速,打开已经保存的记录文件如下:

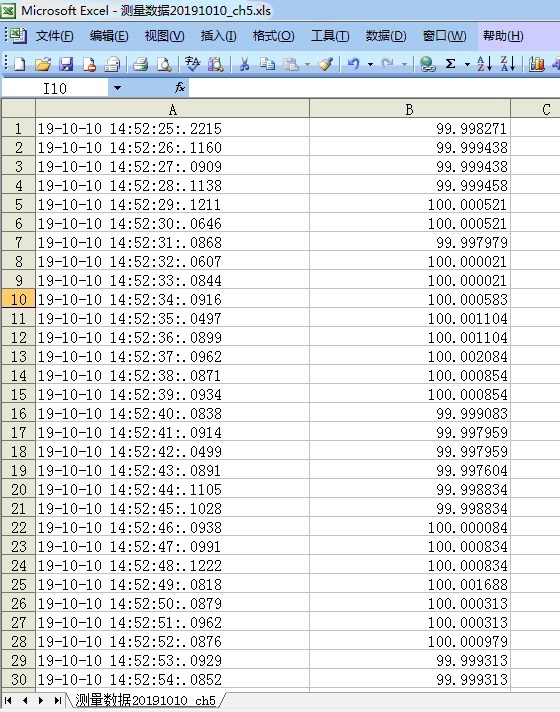

记录三:测量数据191001_ch_.xls文件的部分

如果要对记录的数据进行连续的不确定度评估,在测量记录之后,可以选择A、B两列复制:

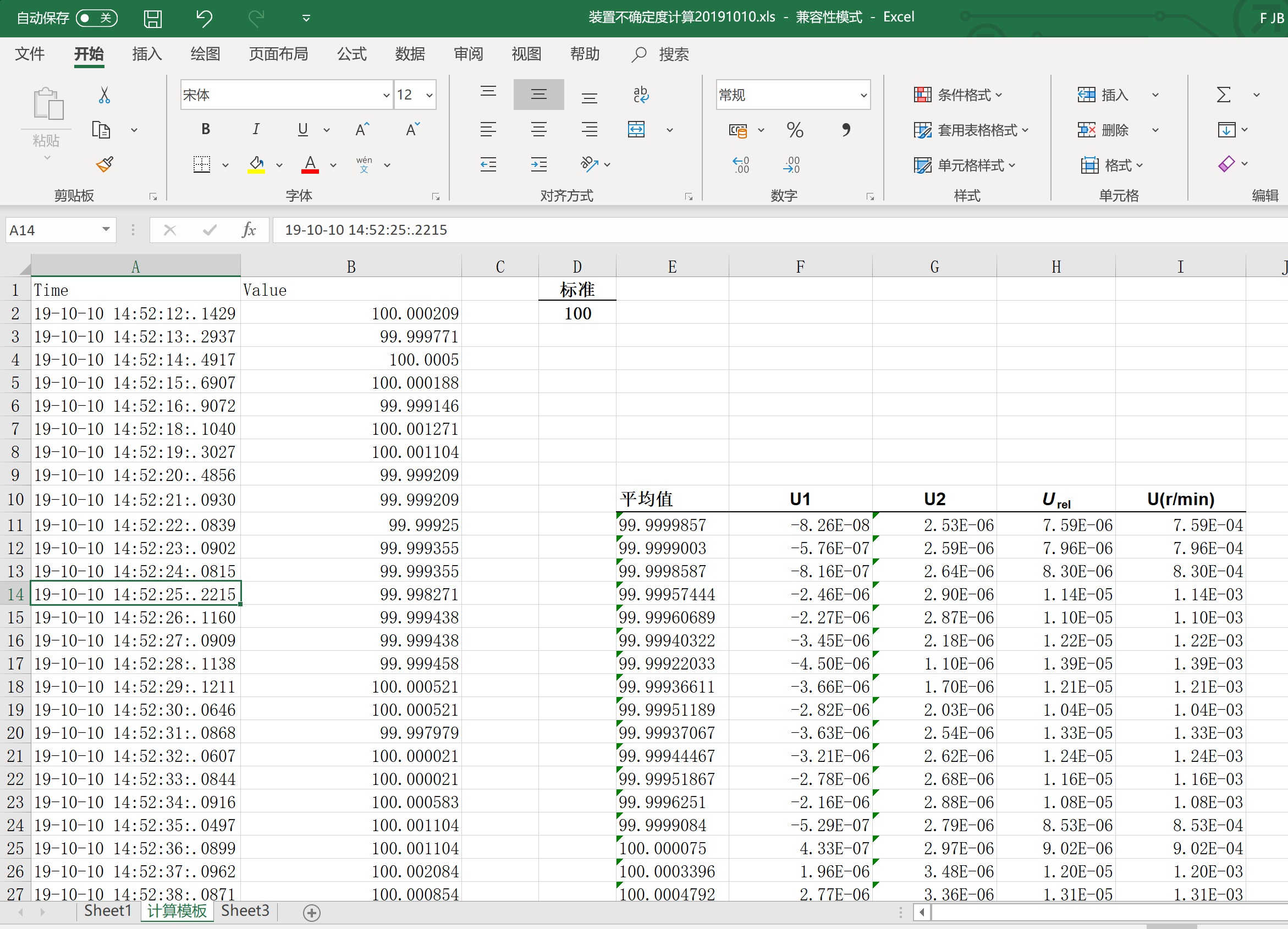

再打开文件“装置不确定度计算模板2019.xls”,将A、B两列粘帖入模版中的两列,修改标准值(标称值),表格中会自动算出平均值、U1(A类不确定度)、U2(B类不确定度)、Urel(相对扩展不确定度(k=3))和U(扩展不确定度(k=3))。

模版中可以运算的有效行数是10138行。当采样时间为1秒时,可以对2.8小时的连续采样记录进行连续评估。超过10138行,可以分段处理。

如下图:




上述表格中A列为记录时间,B列为记录值,B为测量的标称值。

以上所见所述,都是动态。点击左上角的“稳态”按钮,进入如下画面:



该画面中,点击上方的“开始”,采集数据样本,样本满足指定的N个(本例如10),再点击“停止”,
输入标称值后,点击“计算”,自动生成评估值。




记录四:评估报告的其中一个通道部分

评估值中有:

/n表示均值;

nmax表示最大值;

nmin表示最小值;

Urel表示扩展相对不确定度;

Sn表示稳定度;

n0表示标称值;

δa表示A类不确定度;

δb表示B类不确定度;

δn表示标准不确定度;

An表示准确度。

点击“保存通道1~12”,可以将结果保存在表格文件中,其中共有十二张表格,每个表格对应一个通道的一组测量数据和评估(内容如上图所示)。

测量、分析、评估和记录在计量检测工作中,十分重要,而且十分繁复;灵活运用USB012转速采集仪的功能,可以让这一繁复的工作变得更加简单明了。

介绍就到这里,培训和实际操作,会让工作变得更加顺利。

附:

SRM-12高精度转速频率测量仪主机简介

SRM-04四路转速频率测量仪主机,具有四路转速测量通道,可以同时进行四路转速测量。除此之外还有一路频率测量通道,和一路可调频率输出通道。与USB004四路转速测量数字采集仪,
共同完成多路转速测量、记录、分析和评估。本简介以四路转速测量模块为例,说明其功能和用法。

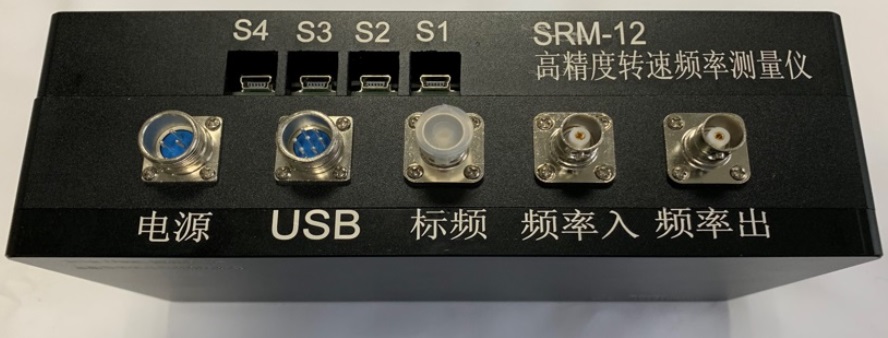

一、输入输出接口:


1.三芯接口,与专用电源连接,给采集模块提供12V,2A的电源;

2.五芯接口,与USB专用电缆连接,连接Surface Pro7的扩展坞上的的两个USB口,其一,接RS232C/USB专用线,可以改变内部自校频率,其二,接RS485/USB专用线,用于十二路转速频率测量;

3.频率入,作为外部频率信号输入端,用于频率测量;

4.频率出,作为内置信号发生器的频率输出,可以用于自校或对外校验;

5.标频,恒温晶振24MHz输出,作为校准用。

二、传感器接口:

十二个微型USB口,作为十二路转速传感器的专门接口,分别为S1、S2、S3、S4、S5、S6、S7、S8、S9、S10、S11、S12。

三、测量状态:

    MSRM-12多路高精度转速测量仪的内置测量采集单元,通讯地址分别为16、32、33、34、35、36、37、38、39、40、41、42,用如下的测试程序,可以对每个测量单元进行功能检测、测试和设置。


先将波特率修改为9600,端口号改为当前有效的端口,如将地址改为33时,点击“读参数”,见到如下画面:

有以下内容可以根据需要调整:

1.  采样时间F,通常设定为1.01秒,用户可以根据需要,在0.03~2.55之间调整;

2.  均值点数I,通常设定为2,用户可以根据需要,在110之间调整;

3.  测量周期延展倍数J通常为6,当设定为双数时,测量对象为转速通路;

当设定为单数时,测量对象为频率通路。

只有通讯地址为16和32的单元,测量频率的通道是有效的。

测量频率范围为1~1000000Hz。

通讯地址为16的单元与信号发生器内部连接,作为频率信号发生器自校用。

自较范围为1~1000kHz。

通讯地址32的单元与“频率入”端子连接,可以外测频率,内置了一个1/100分频器,测量结果需要乘以100。

比如当J参数设置为7时,测量频率范围为100~1000000Hz;

比如当J参数设置为17时,测量频率范围为10~1000000Hz。

比如F为1.01,J参数为6时,测量转速范围为10~100000r/min;

比如F为1.01,J参数为60时,测量转速范围为1~100000r/min;

比如F为1.01,J参数为252时,测量转速范围为0.25~100000r/min;

比如F为2.51,J参数为252时,测量转速范围为0.1~100000r/min。

F×J是测量测量仪允许的频率信号最大周期,在超低转速测量时,F建议设置为2.51, J参数设置为252。

四、频率信号发生器

频率信号发生器由专用软件操作,其中 H参数是目标频率,G参数是起步频率,F参数是频率变化的梯度,F越大,频率从一个频点转换到另一个频点的时间越短,反之亦反。其它参数未定义。

频率信号输出范围在0.1~1000000.000Hz。

双击“R_Wtest9J”,见如下画面:

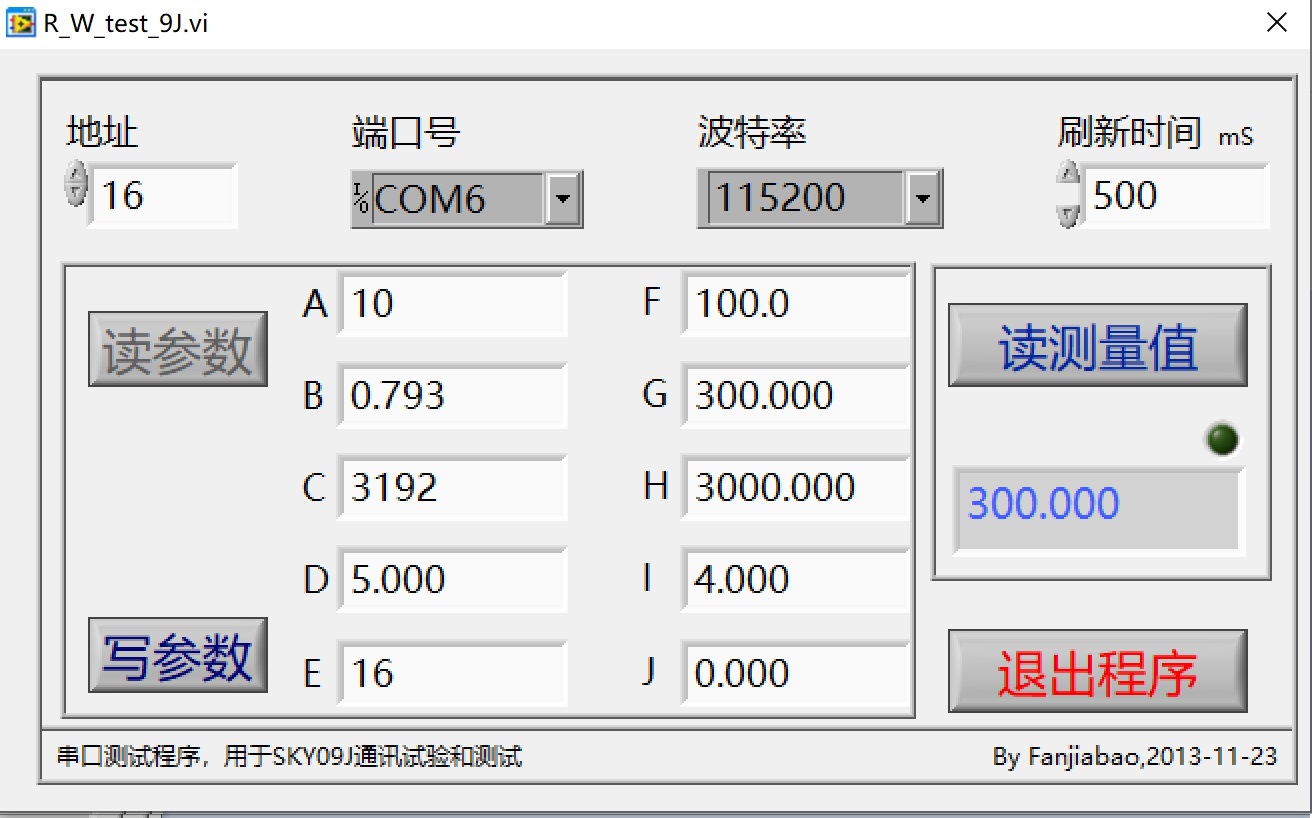

将地址调整到16,端口调整到16,点击读取参数,见如下画面:


开机时频率输出为G:50.000Hz,如果直接点击“修改参数”,频率信号将从G:50.000Hz逐步改变到H:300.000Hz,并且最终稳定在300.000Hz,在“频率出”端子以方波形式输出。此时点击“读测量值”将显示以下画面:


如果将H参数修改为3000.00,点击“写参数”,频率信号将从G:300.000Hz逐步改变到H:3000.000Hz,并且最终稳定在3000.000Hz,在“频率出”端子以方波形式输出,画面如下:


此时点击“读参数”,见如下画面:


如果将H修改为300.000,频率输出将从3000.000Hz逐步改变到300.000Hz,并且最终稳定在300.000Hz,在“频率出”端子以方波形式输出。

频率信号发生器的操作,大致如此。

五、清单

1.MSRM-12F主机,          1件

2. AC/DC12V,             1件

3. BNC-BNC信号线,         1件

4. USB/RS485+RS232组件,     1件

5. SJGC-18-12,            12

6.传感器专用信号线,        12件

7.USB转接线3M,           1件

8.Surface Pro7,           1件

9.键盘,                1件

10.拓展坞,              1件

MSRM系列多路高精度转速频率测量仪
以高精度与各项技术优势,成为全国计量院所共同的选择。
典型用户有:中国计量科学研究院、上海计量测试技术研究院、广东省计量科学研究院、浙江省计量科学研究院、浙江省检验检疫科学技术研究院、中国燃气涡轮研究院、中航集团北京长城计量测试技术研究所、中广核集团有限公司计量中心、天津市计量监督检测科学研究院、福建福清核电有限公司等。
