一、概述

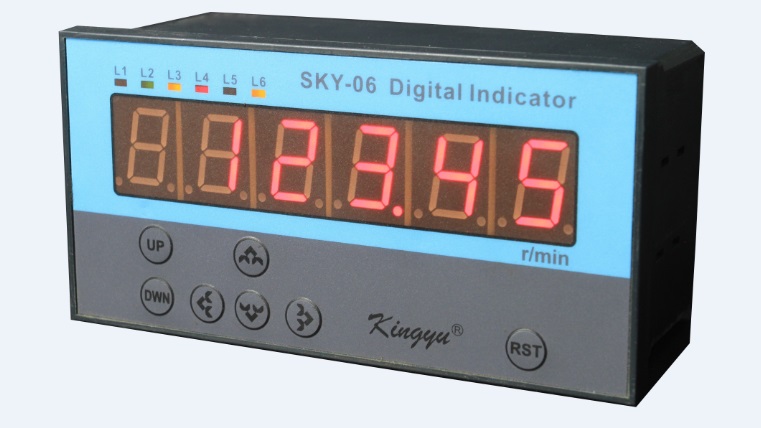

SKY06-124-4智能转速表,是一款智能转速显示控制仪表。具有6位0.8英寸LED红色数码管显示, 一路电压输出和三路继电器输出和一路整形脉冲输出,以及四路报警指示灯,并有RS-485通讯;可以选配软件用于动态测量记录。能与NPN-OC输出开关类转速传感器以及磁电类转速传感器匹配;除了对一般的转速进行检测外,还能对超低转速和超高转速进行测量;具有测量精度高,适用范围广等突出优点。
SKY06-124-4智能转速表,有10组参数,用户可以通过面板上的操作键或计算机来查询/修改,修改确认的参数可以长久保存。能够满足各类工程需要,成为名副其实的智能仪表。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。
二、主要技术特性
1.供电电源: 85V ~ 250V,AC,50Hz/60Hz
2.功耗:不超过4W
3.输入信号:
交流通道:频率1.0 ~ 20kHz ( 正弦波 );
幅值 0.2 ~ 15V ( 交流有效值 );
直流通道:
频率0.002 ~ 50000Hz (方波);
H > 4.5V, L< 1V;
4.显示范围:0.002~999999 r/min(小数点5以内的任意位)
5.基本误差:
0.05%(数字,采样时间在30ms~25000ms之间可调)
0.2 % (模拟量输出)
6.使用环境:温度 -20 ~65 ℃
相对湿度 ≤85%RH
7.开孔尺寸:152×76
8.外形尺寸:160×80×130
9.重 量:小于800g
三、主要功能及特色
1.主要功能
SKY06-124-4智能转速表,具有一路直流电压输出、三路继电器控制输出,以及RS485通讯等功能。具体功能罗列如下,以便用户选型参考。
l 主要功能:6位数码显示
l 模拟量输出:1~5V
l 通讯:RS485,通讯协议见本手册附录
l 波特率:4800bps,9600bps,28800bps,57600bps,115200bps,
l 继电器输出:J1,J2,J3
2.主要特色
l 精确可靠:输入标准信号,测试记录1000,000条,无超差
l 测量超低速:最低频率可达0.002Hz
l 测量超高速:最高转速可达999999r/min
l 动态测试记录:采样(刷新)时间最短为30mS
l 运算处理选择:有保真和平滑处理两种方式可以
l 输入匹配广泛:能与大多数速度传感器匹配
l 抗干扰能力强:适用于各类工业现场
l 10组参数:可以通过键操作或计算机来查询/修改,且长久保存
